海灣GST-SCS-M101消防應急疏散余壓監控器安裝說明
海灣GST-SCS-M101消防應急疏散余壓監控器安裝說明

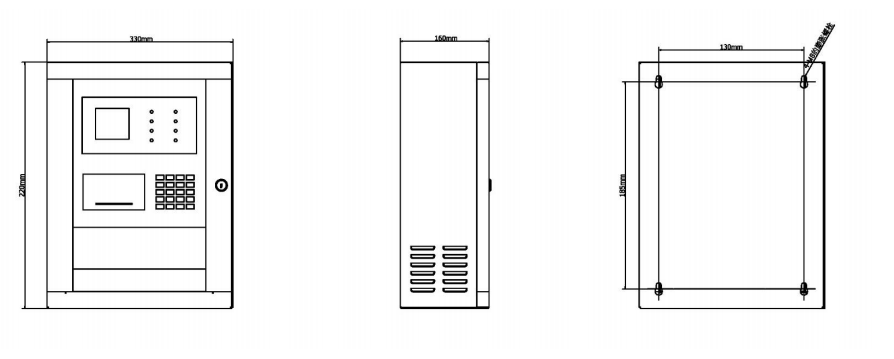

安裝尺寸
安裝步驟，安裝監控設備的安裝尺寸打孔，放入 M8*60 膨脹螺栓，然后把監控設備掛在膨脹螺栓上，放上 M8*15mm 的平、彈墊，擰緊螺母，使監控設備緊固，不能徒手拆卸。

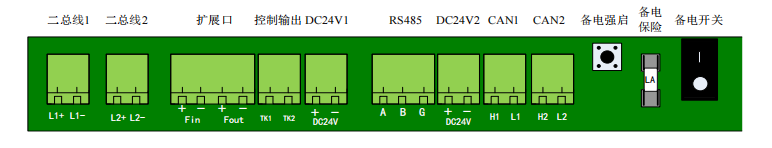

接線端子定義
注意：CAN 總線（H、L）為分極性通信總線，切勿接反或接入帶電壓的總線。
4.7.1 二總線 擴展功能。
4.7.2 Fin 擴展功能。
4.7.3 Fout 擴展功能。
4.7.4 控制輸出（TK1 TK2） 輸出信號方式為干接點開關量信號
4.7.5 DC24V 輸出 輸出 DC24V/1A 電源。
4.7.6 RS485 通信接口 接收火災報警系統的通信協議。
4.7.7 DC24V 輸出 給通信擴展模塊提供電源。
4.7.8 CAN1 通信 CAN 總線通信輸出，與余壓控制器按極性連接。
4.7.9 CAN2 通信 CAN 總線通信輸出，與余壓控制器按極性連接。
海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://m.jinanrencai.cn/；海灣消防服務熱線：4006-598-119
